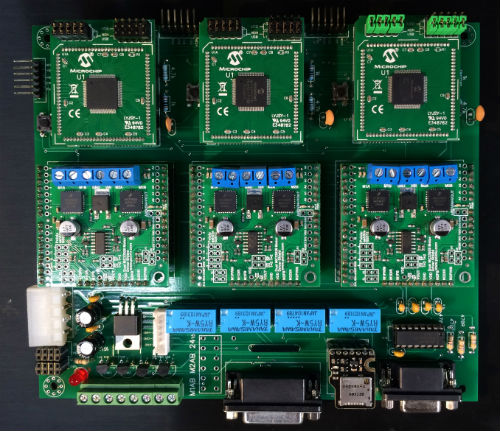

MIT MRC1 5軸機器手臂控制板,是卓智依據Mitsubishi Move Master RM501機器手臂硬體機構,所自行研發的控制系統,系統CPU及馬達控制採模組化設計,並可隨時插拔更換(Plug in Module)。
控制板可同時控制5軸之機器手臂,並可擴充到6軸,含有4組Relay輸出,作為IO控制,另有5組極限開關輸入偵測,作為韌體關閉手臂動作之參考訊號,同時,可以使用RS232接線與電腦連接,進行同步控制,並顯示各種即時動態資料,也可以將程式,以SD卡儲存後,插入控制板進行控制。
本控制板俱有三組程式燒錄接點,可同時使用3個PICKit 3同時對3個Dspic33ep CPU進行程式燒錄,程式執行時,可以透過RS232連接電腦,將每一個CPU作業訊息,傳送到電腦螢幕。
